Materiali ottici

Tabella dei contenuti [Nascondi]

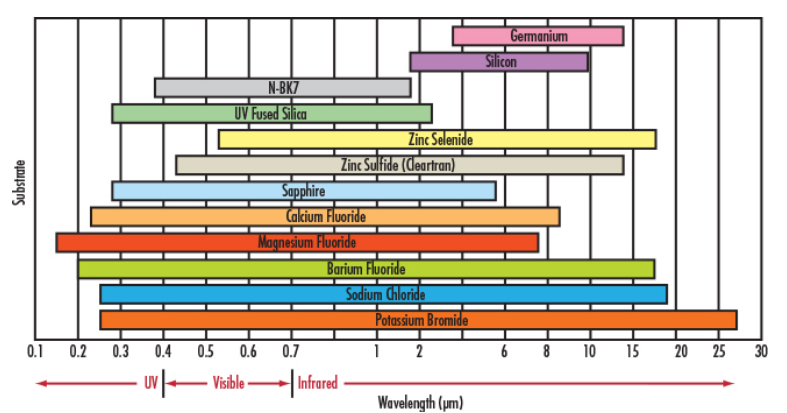

La trasmissione, indice di rifrazione e la durezza dei materiali ottici sono essenziali per determinare quale finestra è la scelta migliore per la tua applicazione. La figura sotto mostra le aree di trasmissione di vari materiali disponibili come windows.

Materiale	1ndex 0f Rifratt10n (Nd)	Abbe Numero (Vd)	Dens1ty	Coefficiente Di termico Espansione Unti	Muslimate Temp [°C]	Knoop Durezza	Dimensioni Gamma	Spessore Gamma
B270	1.523	58.5	2.55	8.2	533	542	5-75x 75mm	1.0- 3.0mm
Bario Fluoruro (Baftu)	1.48	81.61	4.89	18.1	800	82	5- 50mm	1.0- 3.0mm
BOROFLOAT®	1.472	65.7	2.20	3.25	820	480	5- 200mm	1.75- 6.5mm
Calcio Fluoruro (Cafoil)	1.434	95.1	3.18	18.85	800	158.3	5- 50mm	1.0- 3.0mm
Germanio (Ge)	4.003	N/A	5.33	6.1	936	780	10- 75mm	1.0- 5.0mm
Gorilla® Vetro	1.509	N/A	2.44	7.88	843	5100	5-200 * 200mm	1.1mm
Magnesio Fluoruro (Mgftek)	1.413	106.2	3.18	13.7	1255	415	5- 50mm	1.0- 3.0mm
N-BK7	1.517	64.2	2.46	7.1	557	610	5-75x 75mm	0.2- 4.0mm
Potassio Bromuro (KBr)	1.527	33.6	2.75	43	730	7	13- 50mm	1.0- 5.0mm
Zaffiro	1.768	72.2	3.97	5.3	2000	2200	2.5- 75mm	0.5- 3.2mm
Silicio (Si)	3.422	N/A	2.33	2.55	1500	1150	10- 50mm	1.0- 3.0mm
Sodio Cloruro (NaCl)	1.491	42.9	2.17	44	801	18.2	13- 50mm	1.0- 5.0mm
Fusibile UV Silice	1.458	67.80	2.20	0.55	1000	500	5-50x 50mm	1.0- 5.0mm
Seleniuro di zinco (ZnSe)	2.403	N/A	5.27	7.1	250	120	10- 75mm	1.0- 6.0mm
Solfuro di zinco (ZnS)	2.631	N/A	5.27	7.6	1525	120	12.5- 50mm

Prec :

Glossario

Avanti :

This is the last one.

Prodotti ottici consigliati

Lo specchio ottico è un dispositivo che emette luce e si riflette da uno o più riflettori ed è rivestito con un rivestimento riflettente in metallo o un rivestimento dielettrico. È ampiamente utilizzato in astronomia, fisica, ottica, elaborazione laser, medicina e industria.
Leggi di più

Specchi ottici
Il prisma può essere utilizzato per piegare la luce ad un angolo specifico. Il prisma può non solo spostare la luce, ma anche essere utilizzato per regolare la direzione dell'immagine. Il design del prisma sarà utilizzato per determinare come interita con la luce. Quando la luce colpisce un prisma, si riflette su una o più superfici prima di uscire, o viene rifratta mentre passa attraverso il substrato.
Leggi di più

Prismi
La cupola ottica è una finestra concentrica con due sfere, compresa come un menisco. Il raggio convesso della copertura della sfera ottica ideale è uguale alla sum dello spessore e al raggio concavo, E lo spessore cambia in diversi punti delle due superfici è l'indicatore principale per misurare la precisione della copertura della sfera, a volte chiamato lo spessore uniforme o la concentricità della copertura della sfera ottica.
Leggi di più

Cupole dell'emisfero ottico/Hyper-emisfero

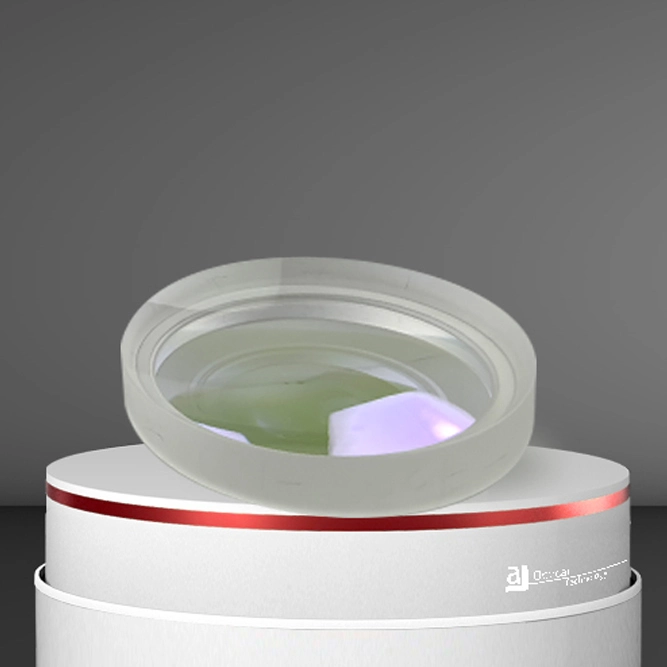

I rivestimenti antiriflesso riducono le prime perdite di riflessione superficiale, migliorano il contrasto e aumentano la trasmissione attraverso la superficie ottica. La pellicola antiriflesso è composta da un singolo strato o più strati. Questi disegni sono ottimizzati per produrre interferenze distruttive con luce riflessa. Questo approccio di progettazione consente la massima trasmissione della luce senza ridurre la qualità dell'immagine.
Leggi di più

Rivestimento antiriflesso (AR)
L'obiettivo sferico ATOPTIK è una lente con un raggio fisso di curvatura sulla superficie dell'obiettivo all'interno dell'apertura della luce. Può essere personalizzato secondo i disegni del cliente o l'elaborazione del campione per soddisfare le diverse esigenze di applicazione dei clienti.
Leggi di più

Lente sferica

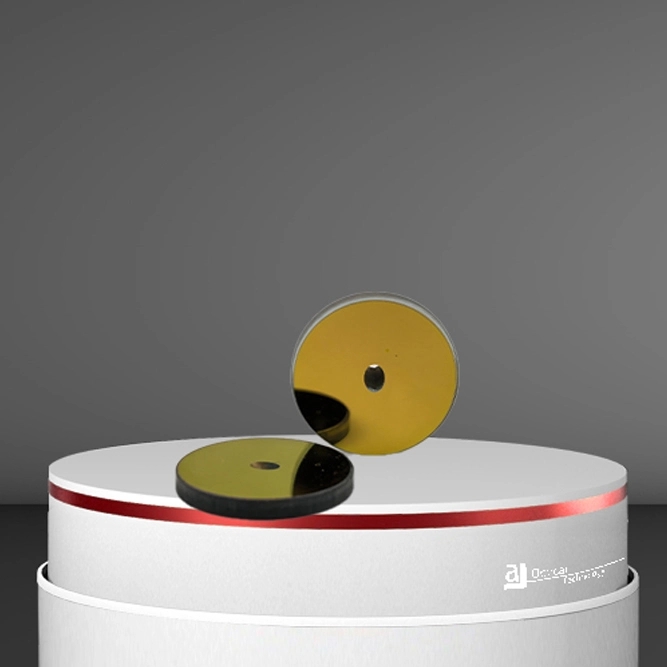

In caso di rivestimenti riflettenti, aumentano la riflettività dove è necessario. Tra molte applicazioni di rivestimenti riflettenti sono divisori per travi, che creano superfici a specchio che riflettono le radiazioni a infrarossi torna alle loro fonti.
