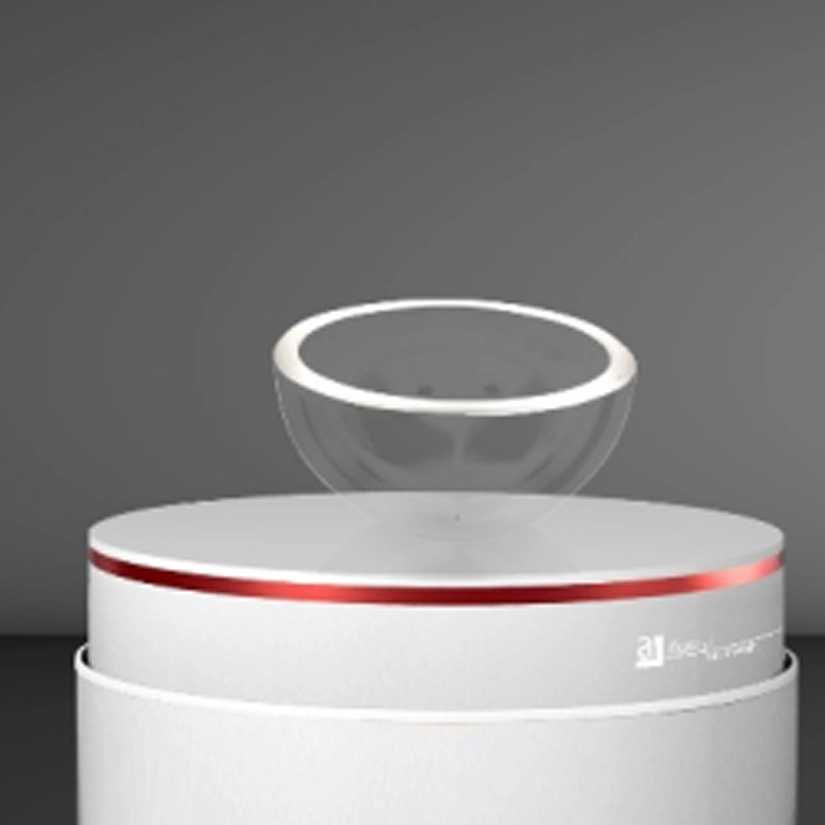

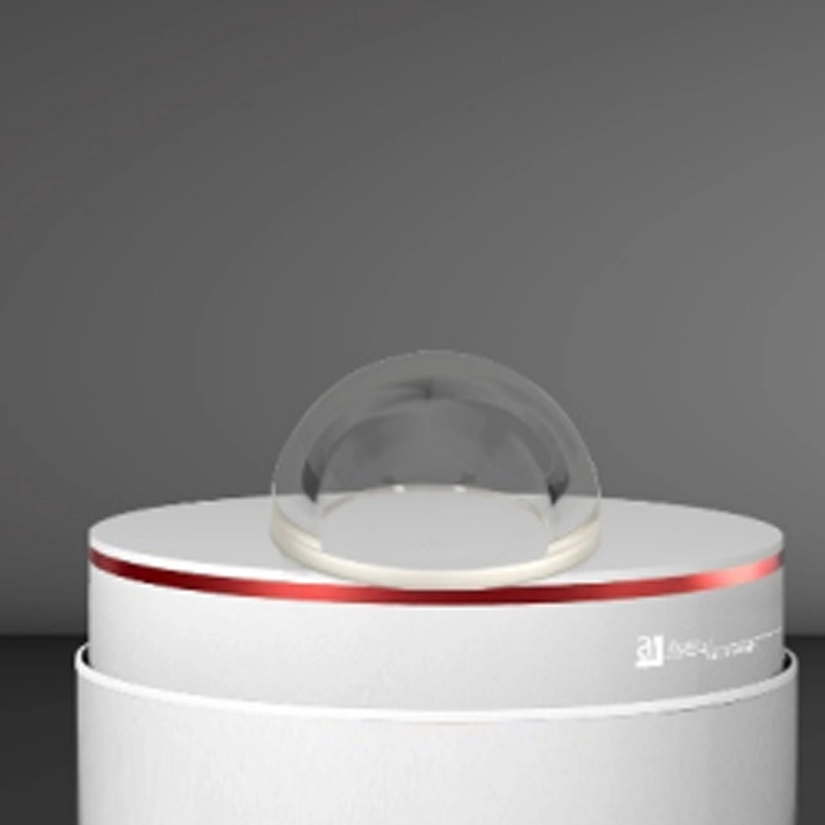

Una cupola ottica è un tipo di lente con due superfici sferiche concentriche, utilizzata in genere per proteggere strumenti e attrezzature di precisione, specialmente in ambienti difficili. La funzione principale della cupola ottica è di proteggere i componenti ottici interni dai danni ambientali esterni, ma garantire che le prestazioni del sistema ottico non siano modificate.
La cupola ottica e la finestra ottica proteggono entrambi i sistemi ottici ma sono diversi nel design e nelle applicazioni.
Cupola ottica: sferica o emisferica, che fornisce protezione uniforme in tutte le direzioni. Utilizzato in ambienti difficili come attrezzatura subacquea e droni. Richiede un design preciso a causa di rifrazione e dispersione della luce, che rende il costo.
Finestra ottica: piatta, che offre protezione planare per dispositivi come obiettivi e sensori della fotocamera. Impatto minimo sulle prestazioni ottiche e produzione più semplice e più economica.
In sintesi, la scelta dipende da esigenze e condizioni specifiche, con differenze chiave di forma, applicazione, prestazioni ottiche e difficoltà di produzione.
Articolo | Commerciale | Alta precisione |
Substrato | Materiale UV: silice fusa (7980, JGS1, ecc.) Materiale VIS: vetro ottico (BK7, BK10, H-K9L), Materiale IR: cristallo di silice, zaffiro | |
Diametro | Larghezza 10mm-diametro 70mm | |
Tolleranza del diametro | ± 0.1mm | ± 0.03mm |
Spessore | 1.5mm-5mm | |
Tolleranza allo spessore | ± 0.1mm | ± 0.05mm |
Qualità della superficie | 60/40 | 20/10 |
Angolo di campo | 120 °-180 ° | |
Frangia | 10(5) | 3(0.5) |
Rivestimento | Su richiesta dei clienti | |
Il processo di produzione di una cupola ottica include i passaggi principali: selezionare materiali ad alta trasparenza (come vetro ottico, quarzo, zaffiro), lavorazione ruvida per modellare, utilizzando una smerigliatrice sferica per generare superfici sferiche concentriche, lucidatura fine per ottenere qualità ottica, utilizzando apparecchiature ad alta precisione per l'ispezione e la calibrazione, l'applicazione di rivestimenti (Come rivestimenti antiriflesso o riflettenti), pulizia e montaggio nel sistema ottico e test delle prestazioni complessivi. L'intero processo richiede apparecchiature ad alta precisione e un rigoroso controllo di qualità.
Le cupole ottiche sono ampiamente utilizzate in vari campi, tra cui aerospaziale (missili, droni, satelliti), esplorazione marina (attrezzatura subacquea, robot subacquei), difesa militare (guida missile, dispositivi per la visione notturna), osservazione meteorologica (satelliti, apparecchiature a terra), dispositivi medici (imaging di fascia alta), automazione industriale (robot, apparecchiature di ispezione), Ricerca scientifica (telescopi astronomici) ed elettronica di consumo (telecamere di fascia alta). La loro forma unica e le eccellenti prestazioni ottiche forniscono una protezione completa e un'elevata trasmissione della luce.
Traduzione: le cupole ottiche sono in genere realizzate in vetro ottico, quarzo, zaffiro, plastica e altri materiali speciali. Vetro ottico e quarzo offrono un'elevata trasmissione della luce, lo zaffiro fornisce un'elevata durezza e resistenza all'usura, mentre la plastica come il policarbonato e l'acrilico sono più leggere ed economiche. La selezione dei materiali dipende dai requisiti per la trasmissione della luce, la durata e l'adattabilità ambientale.
Se vuoi costruire i tuoi prodotti ottici di precisione o richiedi un preventivo, fai clic su uno dei due pulsanti qui sotto. In alternativa, si prega di riempire il modulo qui sotto con qualsiasi domanda o preoccupazione.
