Lente a cupola iperemisferica

La cupola dell'iperemisfero di ATOPTIK, con il suo design ottico unico, produzione ad alta precisione e forti proprietà meccaniche, gioca un ruolo importante nei sistemi ottici di fascia alta. È ampiamente utilizzato nelle immagini dei droni, nelle immagini a infrarossi e termiche, nei sistemi laser e nella protezione in ambienti estremi, offre una protezione ottica di alta qualità e un'efficiente trasmissione della luce. Questo lo rende una scelta ideale per apparecchiature ottiche moderne ad alta precisione.

 Invia richiesta

Prodotti

Panoramica dell'obiettivo a cupola dell'iperemisfero

La cupola Hyper emisfero di ATOPTIK è un elemento ottico con una maggiore precisione e un design geometrico unico. Rispetto alle lenti dell'emisfero standard, l'obiettivo dell'iperemisfero offre un miglioramento della forma ed è in genere utilizzato in applicazioni ottiche di fascia alta che richiedono un campo visivo più ampio, una trasmissione della luce più elevata, E distorsione ottica inferiore. Gioca un ruolo chiave nei moderni sistemi ottici ad alta precisione ed è ampiamente utilizzato nella protezione di sensori ottici, sistemi laser, fotocamere drone e dispositivi di imaging in ambienti estremi.

Specifiche dell'obiettivo a cupola Hyper emisfero

Substrato	Materiale UV: (silice fusa JGS1, Coning 7980, vetro borosilicato)
	Materiale visibile: vetro ottico (Schott N-BK7, N-BK10, WG295,N-K5, ecc.)
	Materiale IR: (silice fusa JGS3, zaffiro, silicio, ZnSe, ecc.)
Dimensione	10mm-350mm
Spessore	1mm-10mm
Qualità della superficie	60/40, 40/20, 20/10
Frangia di superficie	10(5)-3(0.5)
Rivestimento	Rivestimento antiriflesso (AR)

Caratteristiche dell'obiettivo a cupola Hyper emisfero

Migliorato il Design dell'iperemisfero

Rispetto alle lenti dell'emisfero standard, l'obiettivo dell'iperemisfero ha una forma migliorata con una maggiore precisione ottica e un campo visivo più ampio. Il suo design sferico unico fornisce un campo visivo più ampio e riduce efficacemente la distorsione ottica e le perdite di riflessione.
Questo design aiuta a migliorare la chiarezza e la precisione dell'immagine, specialmente nell'imaging ad alta risoluzione e nel rilevamento delle immagini di alta qualità, riducendo in modo significativo la distorsione dell'immagine.

Trasmissione ad alta luce e bassa distorsione ottica

Le lenti hyper emisfero di ATOPTIK utilizzano materiali ottici di alta qualità come zaffiro, silice fusa e vetro ottico BK7, che offrono eccellenti prestazioni di trasmissione della luce.
I rivestimenti personalizzati antiriflesso (AR) possono essere applicati per aumentare la trasmissione della luce e ridurre le perdite di riflessione. Le lunghezze d'onda del rivestimento coprono in genere UV a NIR per soddisfare le esigenze di varie applicazioni ottiche.

Eccezionale resistenza meccanica e durata

I materiali zaffiro hanno una durezza estremamente elevata e una resistenza all'usura, garantiscono prestazioni stabili ad alto impatto, alta pressione e condizioni di temperatura estreme. La silice fusa è adatta per ambienti ad alta temperatura con bassa espansione termica, mantenimento della stabilità ottica.
Le lenti per iperemisfero possono essere ampiamente utilizzate in ambienti difficili come acque profonde, alte temperature e corrosione chimica.

Opzioni di produzione e personalizzazione ad alta precisione

ATOPTIK offre un'ampia gamma di diametri (da pochi millimetri a diverse centinaia di millimetri) e opzioni di spessore della parete per soddisfare varie esigenze di sistema ottico e applicazione.
Sono disponibili servizi di personalizzazione, tra cui precisione dello specchio, selezione dei materiali, rivestimento e spessore, per garantire che i requisiti tecnici specifici siano conformi.

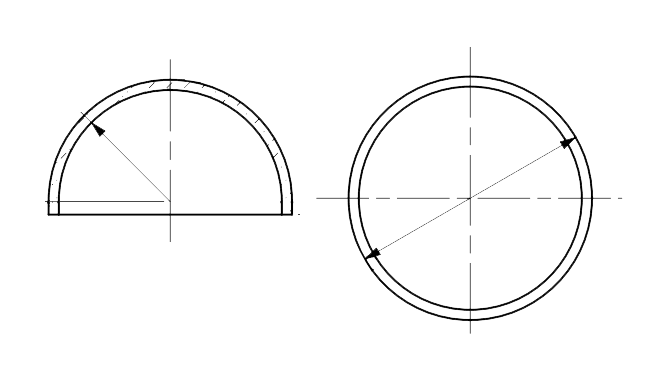

Catalogo dell'obiettivo a cupola

12.5

Tipo n.	Diametro (Mm)	Altezza (Mm)	Spessore (Mm)
AT-D-10	10	5	1
AT-D-15	15	8	1.5
AT-D-24A	24	12	2
AT-D-24B	24	12.75	2.4
AT-D-24C	24	13	2
AT-D-25A	25	12.5	2
AT-D-25B	25	4
AT-D-25C	25	14.5	2
AT-D-28A	28	14	1.5
AT-D-28B	28	15	1
AT-D-28C	28	16	1.5
AT-D-30A	30	15	1
AT-D-30B	30	15	2
AT-D-30C	30	16	2
AT-D-30D	30	16	4
AT-D-30E	30	16.5	2
AT-D-30F	30	17	2
AT-D-32A	32	16	2
AT-D-32B	32	16	4
AT-D-32C	32	17	2
AT-D-32D	32	17	4
AT-D-36	36	18	2
AT-D-38	38	19	3
AT-D-40A	40	20	2
AT-D-40B	40	21	2
AT-D-40C	40	21.5	2
AT-D-50A	50	22	4
AT-D-50B	50	25	2
AT-D-50C	50	25	4
AT-D-50D	50	26	2
AT-D-50E	50	27	2
AT-D-50F	50	28	1
AT-D-50G	50	28	2
AT-D-60	60	30	5
AT-D-61	61	30.6	15.6
AT-D-70A	70	35	4
AT-D-70B	70	35	5
AT-D-70C	70	35	8
AT-D-74	74 74	27.2	6
AT-D-75	75	37.5	3
AT-D-76A	76	38	5.5
AT-D-76B	76	38	6
AT-D-80	80	40	4
AT-D-90	90	45	12
AT-D-100A	100	50	2
AT-D-100B	100	50	4
AT-D-100C	100	50	5
AT-D-110	110	55	15
AT-D-127	127	50.8	4
AT-D-136	136	60	4
AT-D-140A	140	70	4
AT-D-140B	140	70	12
AT-D-149	149.67	70	15
AT-D-170	170	56	6.5
AT-D-180	180	60	7.5
AT-D-184	184	61	7
