Filtro a densità neutra

I filtri a densità neutra (ND) possono attenuare la intensità della luce. Dopo che la luce dalla regione della luce visibile alla regione della luce del vicino infrarosso passa attraverso il filtro a densità neutra, diverse lunghezze d'onda sono attenuate nella stessa proporzione, in modo che l'elemento ottico mantiene la trasmissione di energia della luce quasi uguale in una fascia larga. Tasso eccessivo. Noto anche come filtro a densità neutra, filtro neutro, filtro ND, filtro di attenuazione, filtro a densità fissa, ecc.

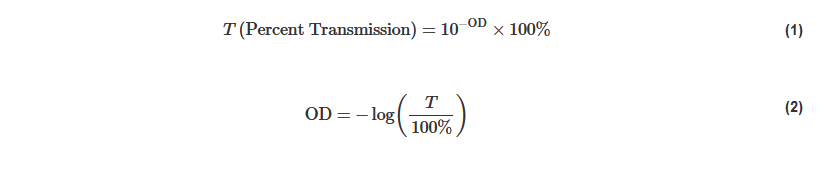

I filtri a densità neutra (ND) sono progettati per ridurre uniformemente la trasmissione su una parte specifica dello spettro. I filtri ND sono comunemente definiti dalla loro densità ottica (OD), che contiene la quantità di energia bloccata dal filtro. I valori ad alta densità ottica mostrano una trasmissione molto bassa e la bassa densità ottica indica un'elevata trasmissione (Equation 1-2). I filtri ND possono essere impilati per ottenere densità ottiche personalizzate. Per calcolare il sistema finale OD, aggiungi semplicemente il OD di ogni filtro.

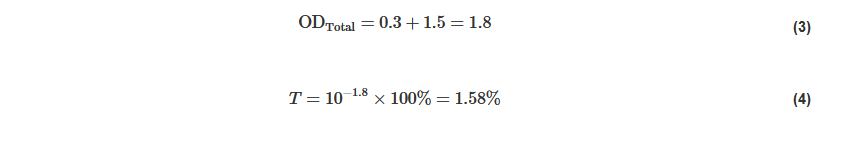

Esempio 1: i filtri If per OD 0.3 e OD 1.5 sono impilati, qual è la trasmissione?

Esempio 2: come costruire un filtro con una velocità di trasferimento del 0.5%?

Ci sono due tipi di filtri ND: riflettenti e assorbenti. I filtri riflettenti ND sono composti da rivestimenti ottici a film sottile, di solito metallici, che sono stati applicati ai substrati di vetro. Il rivestimento può essere ottimizzato per intervalli di lunghezza d'onda specifici come UV-VIS o NIR. I rivestimenti a film sottile riflettono principalmente la luce torna alla sorgente. È necessario prendersi cura in modo speciale per garantire che la luce riflessa non interferisca con l'installazione del sistema. I filtri ND assorbenti utilizzano un substrato di vetro per assorbire una percentuale specifica di luce.

Aree di applicazione: strumenti di misurazione UV, vari laser, fotocamere digitali ottiche, videocamere, monitoraggio della sicurezza, vari strumenti e apparecchiature ottici, filtri di attenuazione della comunicazione ottica, sistemi di imaging ottico, misuratori di fumo, strumenti di misurazione ottici, spettrometri vicino all'infrarosso, apparecchiature per l'analisi biochimica, ecc.
