Specchio di scansione

Panoramica dello specchio di scansione

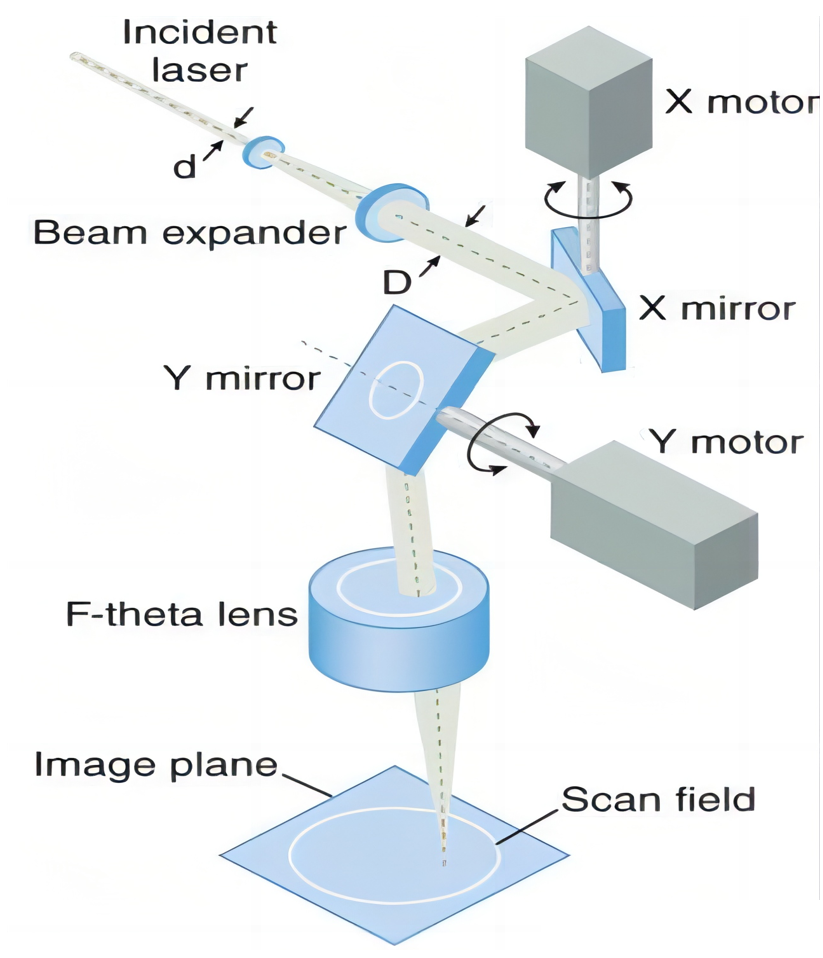

Lo specchio di scansione ha trovato applicazioni mature nei sistemi di scansione laser. Uno scanner galvanometro laser (scanner Galvo) è composto da tre componenti principali: una testa di scansione ottica, amplificatore di trasmissione elettronica e gruppo specchio ottico. Utilizzando due specchi galvanometrici per riflettere il raggio laser, ottiene un controllo preciso del movimento del piano XY. Questo dispositivo elettromeccanico specializzato è appositamente progettato per applicazioni di elaborazione laser.

Caratteristiche dello specchio di scansione

Spessore e asse: l'asse di rotazione passa attraverso la struttura interna dello specchio, non la superficie.

Angolo e copertura: deve coprire l'apertura completa ad angolo massimo, può creare punti off-center.

Ottimizzazione della rotazione: la pre-rotazione dell'asse Z influenza le dimensioni dello X-mirror;

Distanza XY

Fascio e forma: il contorno dello specchio corrisponde al profilo del fascio (impostato da ottica/angoli).

Rivestimenti: opzioni su un lato/doppio basato sull'applicazione.

Vantaggi dello specchio di scansione

Velocità del motore più veloci nel settore, riducendo la deriva e la stabilità a lungo termine

Precisione e precisione superiori che garantiscono l'uscita di scansione di alta qualità

Ampia gamma di dimensioni di apertura e rivestimenti a specchio

I modelli compatti con ingombro ridotto garantiscono una facile integrazione per piccoli spazi

Ampia gamma di offerte di prodotti da prestazioni elevate a convenienti

Specifica dello specchio di scansione

Tolleranza LXW: + 0/-0.1

Apertura trasparente: >90%

Tolleranza spessore: +/-0.1mm

Qualità della superficie: 40/20

Figura di superficie: lambda/425mm²(At) 632.8nm

Rivestimento
