Lente acromatica

Panoramica dell'obiettivo acromatico

Le lenti acromatiche di ATOPTIK sono componenti ottici ad alte prestazioni progettati per ridurre l'aberrazione cromatica. Sono ampiamente utilizzati in microscopi, sistemi laser, imaging ottico, spettrometri e comunicazioni in fibra ottica, dove sono essenziali l'imaging ad alta precisione e la manipolazione del raggio. Tali lenti correggono efficacemente le differenze di rifrazione di diverse lunghezze d'onda, con una messa a fuoco ottica nitida e accurata.

Come le lenti acromatiche correggono l'aberrazione cromatica per l'imaging più nitido

Per prestazioni migliori, di solito il lato con il raggio più grande di curvatura (la superficie piana) dovrebbe essere rovesciato dal fascio collimato. La differenza di colore deriva dalla differenza nel coefficiente di dispersione e rifrazione di diverse lunghezze d'onda della luce nel materiale di trasmissione, in modo che diverse lunghezze d'onda della luce convergono in diversi punti focali, lente acromatica a doppia adesione attraverso il design adesivo di diverse lenti in materiale, in modo che la dispersione dei due materiali si conceda, Riducendo così la differenza di colore completa. Il design acromatico aiuta anche a migliorare l'aberrazione dell'immagine delle sorgenti luminose in un'ampia gamma di lunghezze d'onda (sorgenti luminose composite), migliora l'aberrazione sferica con un raggio di curvatura adatto, E migliora il coma allo stesso tempo quando il materiale viene selezionato arbitrariamente. Le lenti acromatiche forniscono immagini più nitide rispetto ai sistemi ottici che utilizzano una lente singola e possono formare punti di luce più piccoli, oltre a migliorare le prestazioni ottiche dell'obiettivo. Le lenti acromatiche sono adatte a una varietà di applicazioni come microscopia a fluorescenza, tracciamento delle immagini, rilevamento o spettroscopia.

I prodotti per lenti acromatiche incollate ATOPTIK offrono lunghezze focali quasi costanti su un'ampia lunghezza d'onda rAnge e disponibile in stock per lenti acromatiche incollate sia positive che negative e lenti acromatiche rivestite con una varietà di pellicole antiriflesso. Le opzioni di pellicola antiriflesso includono VIS, NIR e SWIR.

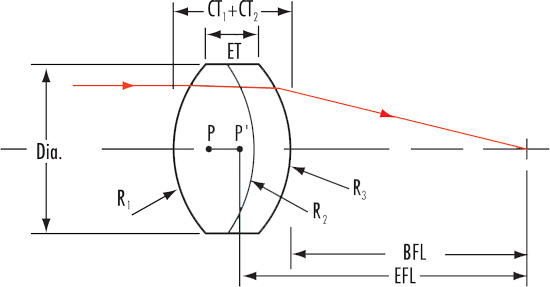

Specifiche dell'obiettivo acromatico

Caratteristiche della lente acromatica

1. Struttura a doppia lente

• Realizzato incollando due lenti di diversi materiali ottici, in genere un vetro a corona positivo a basso indice di rifrazione e un vetro flint ad alto indice di rifrazione negativo.

• Ottimizzato per correggere l'aberrazione cromatica assiale e l'aberrazione sferica allineando i punti focali di due lunghezze d'onda.

2. Alta efficienza di trasmissione

• I rivestimenti antiriflesso (AR) vengono applicati per ridurre al minimo la perdita di luce e migliorare la trasmissione, su misura per diverse gamme spettrali, inclusi raggi ultravioletti (UV), visibili (VIS), E vicino all'infrarosso (NIR).

3. Varie dimensioni e lunghezze focali

• Disponibile in più diametri (da 3mm a oltre 50mm) e lunghezze focali (da corte a lunghe lunghezze focali) per soddisfare diversi requisiti applicativi.

• Personalizzabile in termini di dimensioni, materiali e rivestimenti per soddisfare le specifiche esigenze del cliente.

4. Prestazioni di Imaging ottico superiori

• Offre un'aberrazione cromatica e sferica bassa in un'ampia gamma spettrale, ideale per applicazioni di imaging ad alta risoluzione.
