Lente del menisco

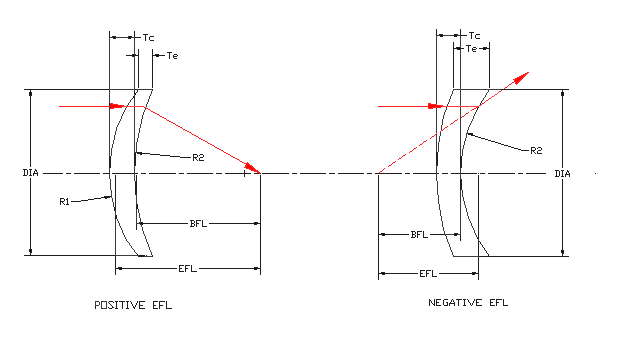

Lenti del menisco-con il loro design convesso-concavo distintivo-excel al fine di ridurre al minimo l'aberrazione sferica mentre controlla la convergenza della luce o la diversità. Le lenti Positive del menisco focalizzano la luce parallela in punti stretti (lato convesso verso la sorgente) o, quando abbinate ad altre ottiche, accorciano le lunghezze focali per aumentare l'apertura numerica (NA). Al rovescio, le lenti del menisco negativo (più sottili al centro) divergono la luce e sono spesso combinate con altre lenti per allungare le distanze focali e ridurre NA. Ideale per sistemi di precisione che richiedono correzione di aberrazione e manipolazione della luce su misura.

 Invia richiesta

Prodotti

Panoramica dell'obiettivo Menicus

L'obiettivo del menisco di ATOPTIK è un componente ottico ad alte prestazioni con una struttura asimmetrica concava-convessa. La sua forma unica offre prestazioni eccellenti nel ridurre le aberrazioni, migliorare la qualità del fascio, ridurre al minimo le aberrazioni sferiche e controllare la diversità del fascio. Le lenti del menisco sono comunemente utilizzate in applicazioni come collimazione del fascio, imaging ottico, espansione del raggio laser, accoppiamento in fibra e sensori.

Specifiche dell'obiettivo Menicus

Specifiche	Normale	Alta precisione	Mfg. Limit
Materiale:	Vetro ottico	Vetro ottico	Vetro ottico
Tolleranza del diametro:	+ 0/-0.1mm	+ 0/-0.05mm	+ 0/-0.01mm
Tolleranza di spessore:	+/-0.1mm	+/-0.05mm	+/-0.01mm
Tolleranza di lunghezza focale:	+/-2%		+/-0.5%
Centrotavola:	3 arc min	1 arco min	10 arc sec
Qualità della superficie:	60-40	40-20	10-5
Figura di superficie:	3 Iambda	2 lambda	1 lambda
Irregolarità superficiale:	1/4 lambda	1/10 lambda	1/20 Iambda
Apertura trasparente:	> 80%	> 90%	100%
Bevel:	+/-0.2*45 gradi	+/-0.1*45 gradi	+/-0.05*45 gradi
