Divisore del fascio (PBS)

Panoramica di BeamSplitter

La composizione di un divisore a fascio polarizzante: è in genere realizzato cementazione o toccando otticamente i lati dell'autousanza di due prismi ad angolo retto, con una pellicola di divisione del raggio polarizzante applicata allo scenario. La luce P-polarizzata nella luce incidente viene approvata, mentre la luce polarizzata S è riflessa. I rivestimenti antiriflesso sono normalmente applicati a tutte le superfici di incidente e uscita dei raggi di luce.

Caratteristiche di BeamSplitter

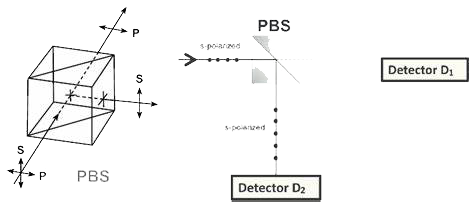

Il divisore del fascio polarizzante divide la luce incidente in due componenti polarizzati plantari:

• Luce trasmissione (T): p-polarizzata

• Luce riflessa (R): s-polarizzata

Meccanismo di lavoro:
Quando la luce entra nel prisma ad angolo retto, attraverso il suo viso per l'ondulazione, il rivestimento multistrato incorporato induces rifrazione dell'angolo di Brewster con interfacce dielettriche

Attraverso il design a film sottile ottimizzato:

P-esperienza di luce polarizzata perdita di riflessione quasi zero (trasmittanza> 90%) a causa delle condizioni dell'angolo di Brewster

La luce polarizzata a s è oggetto di riflessi complessivi su più strati di rivestimento, con una riflettanza> 99.5%

Requisiti della luce incidente:

Nessuna restrizione di polarizzazione: sia la luce naturale che la luce pre-polarizzata possono essere efficacemente divise in componenti ortogonali

Specifiche del BeamSplitter

Catalogo di BeamSplitter

Applicazioni di BeamSplitter

1. Imaging multihoton

Isolamento ottico: PBS combinato con una piastra a quarto d'onda (QWP) crea isolatori ottici per controllare i percorsi di propagazione della luce. Questa configurazione converte la luce polarizzata linearly in luce polarizzata circolare, impedisce ai riflessi posteriori di turbare il sistema di imaging.

Modulazione di intensità: mediante integrazione di PBS con una piastra a mezza onda (HWP), la rotazione di HWP regola l'angolo di polarizzazione della luce incidente, consente un controllo preciso dell'intensità luminosa e dell'uscita di potenza.

2. Interferometria Laser

Spaccatura e interferenza del raggio: negli interferometri michisson, PBS divide la luce laser In due raggi polarizzati ortogonali (P e S). Un raggio riflette uno specchio fisso, mentre l'altro riflette uno specchio mobile. La ricombinazione di questi raggi produce modelli di interferenza con uno spostamento di fase di 90 °, che consente una misurazione precisa dello spostamento tramite fotoboricatori.

Interferometria eterodina: PBS separa i raggi laser a doppia frequenza per applicazioni che richiedono il rilevamento del Doppler-shift, migliora la precisione della misurazione nella produzione aerospaziale e di precisione.

3. Strumentazione ottica

Correzione degli errori nelle macchine CNC: gli interferometri basati su PBS sono critici per la calibrazione delle macchine CNC, garantire un livello di micron pRecision rilevamento di scarti meccanici.

Imaging 3D: In display stereoscopici, PBS separa la luce polarizzata P/S ortogonale per i canali dell'occhio sinistro/destro, abilitando gli effetti 3D immersivi quando abbinati a occhiali polarizzati.

4. Applicazioni a banda larga e a banda stretta

PBS a banda larga (420-1600 nm): adatto per sistemi che richiedono un'ampia copertura spettrale, come microscopia a fluorescenza e laser sintonizzabili. Questi PBS mantengono alti rapporti di estinzione (>1000:1) e basse perdite di assorbimento attraverso ampie lunghezze d'onda.

PBS a banda stretta: ottimizzato per lunghezze d'onda specifiche (e.g., 632.8 nm o 1700 nm), questi componenti vengono utilizzati nelle piastre d'onda e nei sistemi a fibra ottica per convertire la polarizzazione lineare in circolare tramite cristalli birifrattori (e.g., quarzo o calcite).
