Prisma Penta

Panoramica del prisma Penta

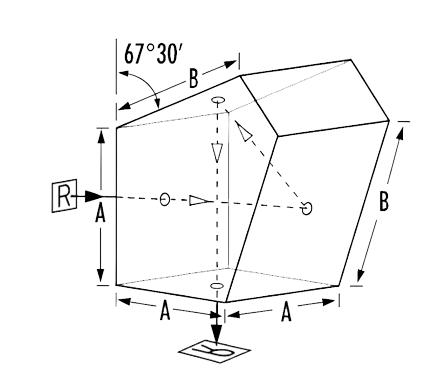

Il prisma penta sgonfia la luce di 90 ° pur mantenendo l'impostazione dell'immagine originale senza inversione o inversione. Il leggero movimento del prisma penta ha un impatto minimo sulla luce riflessa, che lo rende ideale per la definizione di angoli arrotondati nei sistemi ottici. La sua riflessione interna non si basa sulla riflessione interna totale-due superfici riflettenti sono rivestite con pellicola riflettente, due superfici di trasmissione hanno rivestimenti antiriflesso, mentre la quinta faccia rimane otticamente inutilizzata.

Specifiche del prisma Penta

Caratteristica del prisma Penta

• La luce che entra nel prisma pentagonale riceve due riflessi all'interno del prisma, con un cambio direzionale di 90 °. Questo processo non solo previene l'inversione dell'immagine ma non altera la manualità dell'immagine. I prismi pentagonali sono comunemente utilizzati nei mirini della fotocamera reflex (SLR) a obiettivo singolo come dispositivi riflettenti e possono anche servire come deflettori a fascio fisso.

• Rispetto a un prisma ad angolo retto a riflessione singola, un prisma pentagonale può scolpire con precisione il raggio di ingresso di 90 ° senza essere colpito dagli errori di montaggio del prisma. Ciò significa che la direzione della luce in arrivo non ha bisogno di essere presa in esame, che lo rende più stabile di un sistema composto da due specchi. I prismi pentagonali sono spesso utilizzati in vari strumenti di osservazione delle immagini e dispositivi di calibrazione, come linee a piombo, collimatori e misuratori di distanza.
