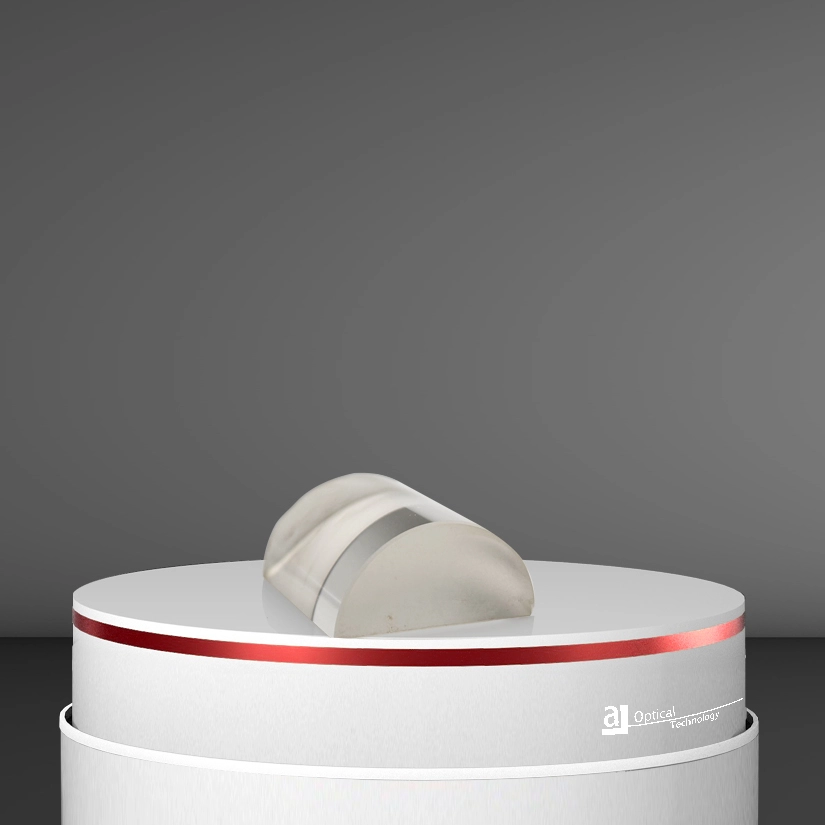

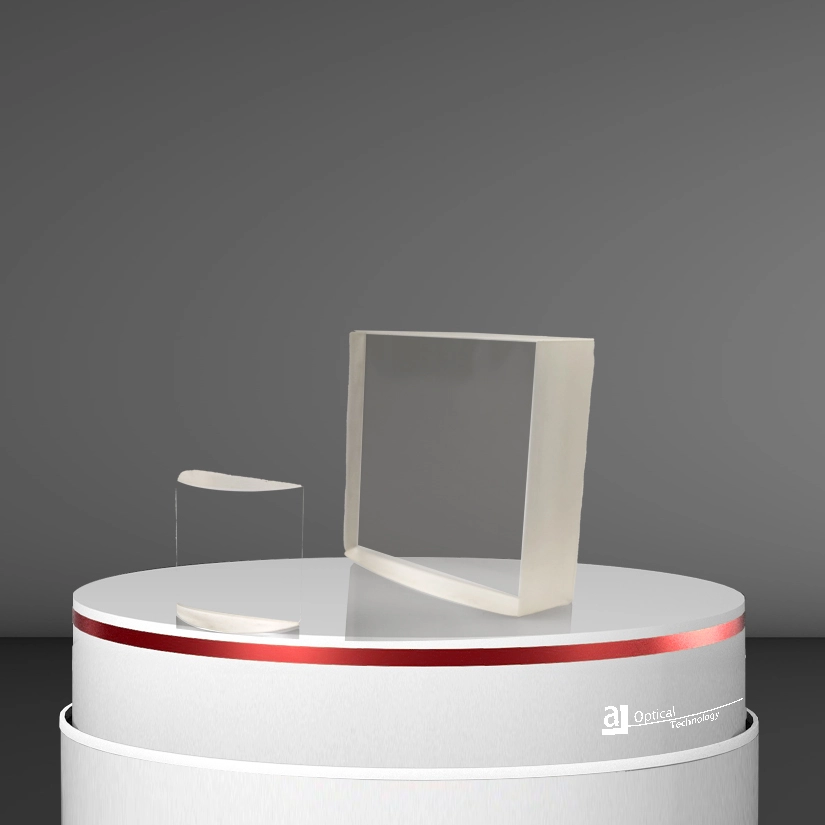

Lente cilindrica piano convessa

Le lenti cilindriche Plano-convesse modellano i raggi laser in linee precise, perfette per la scansione laser, la metrologia e i lettori di codici a barre. Prodotto con superfici ultra lisce e rivestimenti ad alta trasmissione, riduce al minimo la dispersione e la distorsione. Disponibile in silice fusa, ZnSe o N-BK7 per applicazioni UV-IR.

 Invia richiesta

Prodotti

Panoramica dell'obiettivo cilindrico piano convesso

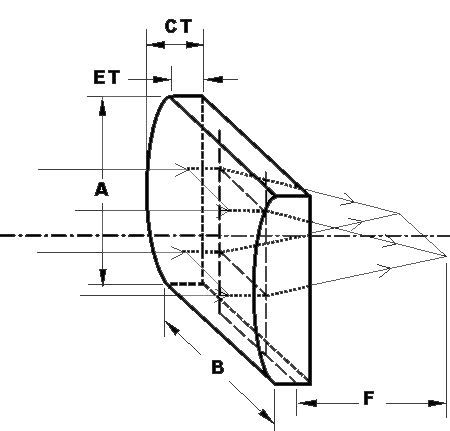

L'obiettivo cilindrico Plano-convesso ATOPTIK è una lente cilindrica positiva dal design preciso, realizzata appositamente per mettere la luce in una linea piuttosto che in un punto. Questa capacità di messa a fuoco unica lo rende estremamente efficace in varie applicazioni ottiche ad alta precisione. La superficie curva dell'obiettivo cilindrico forma parte di un cilindro, rendendo la luce convergente lungo un punto focale lineare parallelo all'intersezione tra la superficie cilindrica e il suo piano tangente.

Specifiche dell'obiettivo cilindrico piano convesso

Specifiche	Normale	Alta precisione	Mfg. Limit
Materiale	Vetro ottico	Vetro ottico	Vetro ottico
Tolleranza alla lunghezza	+ 0/-0.1mm	+ 0/-0.05mm	+ 0/-0.01mm
Tolleranza alla larghezza	+ 0/-0.1mm	+ 0/-0.05mm	+ 0/-0.01mm
Tolleranza allo spessore	+/-0.1mm	+/-0.05mm	+/-0.02mm
Tolleranza della lunghezza focale	+ 1-2%	+/-1%	+/-0.5%
Centrazione	3 arc min	1 arco min	30 arc sec
Qualità della superficie	60-40	40-20	10-5
Figura di superficie	3 lambda	2 lambda	1 lambda
Irregolarità superficiale	1 lambda	1/4 lambda	1/10 lambda
Apertura trasparente	> 80%	> 90%	100%
Bevel	+/-0.2*45 gradi	+/-0.1*45 gradi	+/-0.05*45 gradi

Caratteristiche dell'obiettivo cilindrico piano convesso

Struttura piano-convessa
L'obiettivo cilindrico Plano-convesso ATOPTIK presenta una singola superficie piana e una singola superficie cilindrica convessa con una lunghezza focale positiva. A differenza delle lenti plano-convesse sferiche, questa lente focalizza o ingrandisce la luce in una sola dimensione, aumentando le prestazioni di imaging direzionale.
Ampia gamma di applicazioni
Questo obiettivo si apre in più applicazioni, tra cui scansione laser, spettroscopia, laser dye, acusto-ottica, processori ottici e altri sistemi che richiedono una messa a fuoco lineare. È anche ideale per l'imaging di linee e le attività di ingrandimento uniassiale.
Opzioni di rivestimento personalizzate
Le lenti sono fornite non patinate di prima scelta per soddisfare diverse esigenze di lunghezza d'onda e applicazione. Per requisiti di rivestimento specifici, si prega di contattare il team di vendita ATOPTIK per ulteriori informazioni.
