Lente dell'asta

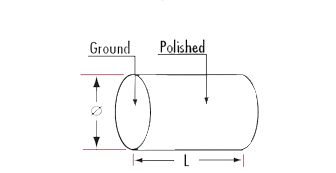

Le lenti ad asta di ATOPTIK sono realizzate in vetro ottico ad alta precisione o silice fusa UV, che offrono un'eccellente trasmissione e proprietà di bassa dispersione per l'uso in lunghezze d'onda UV, visibili e NIR (vicino all'infrarosso). La circonferenza è lucidata con precisione e entrambe le estremità sono rettificate, abilitando l'obiettivo di mettere a fuoco la luce collimata in una linea, simile alla funzione di una lente cilindrica. Tali lenti sono ampiamente utilizzate nella modellatura del raggio laser, nella scansione laser industriale, nell'imaging biomedico e in altri sistemi ottici ad alta precisione. Con prestazioni e stabilità ottiche eccezionali, le lenti ad asta di ATOPTIK sono ideali per applicazioni nella ricerca, dispositivi ottici industriali e medici.

 Invia richiesta

Prodotti

Panoramica dell'obiettivo dell'asta

Le lenti ad asta di ATOPTIK sono essenziali nei sistemi laser ad alta potenza e nelle linee di fascio di synchrotron, che offrono prestazioni eccezionali in condizioni difficili. Con un indice di rifrazione a forma parabolica attraverso la loro sezione trasversale, questi obiettivi mostrano un effetto di autofocalizzazione sul fascio, rendili ideali per i sistemi ottici a fibra collimata. Come i requisiti per i componenti ottici ad alta precisione continuano a crescere, specialmente nelle cavità laser ad alta potenza e negli interferometri a lunga distanza, ATOPTIK garantisce che le sue lenti ad asta offrono qualità e stabilità eccezionali per strumenti e dispositivi di test avanzati.

Tali lenti sono realizzate con vetro ottico di alta qualità e substrati di silice fusa UV, che offrono una trasmissione eccellente su lunghezze d'onda UV, visibili e NIR e sono ideali sia per la ricerca che per applicazioni industriali.


Specifiche dell'obiettivo dell'asta

Materiale	Silice fusa UV Vetro ottico
Diametro	Larghezza 2mm ~ 20mm +/-0.1mm
Lunghezza	3mm ~ 12mm +/-0.2mm
Apertura trasparente	> 85% di diametro circonferenza Naminal) * 10mm di lunghezza
Qualità della superficie	20/10 Scratch/Dig
Figura di superficie	1 irregolarità della lunghezza d'onda
Bordo smussato	Smusso massimo 45Deg +/-15 gradi = 0.5mm
Rivestimento	MgF2 rivestimento duro centrato a 780nm

Caratteristiche dell'obiettivo dell'asta

Modellatura del raggio: converte una sorgente luminosa a punta collimata in una messa a fuoco della linea, ideale per applicazioni come la scansione di codici a barre, rilevatori lineari e illuminazione olografica.
Dimensioni dell'immagine regolabili: regolano l'altezza dell'immagine senza cambiare la larghezza, offre flessibilità nei disegni ottici.
Effetto di messa a fuoco automatica: indice di rifrazione parabolico migliora la messa a fuoco del fascio, a vantaggio di sistemi ad alta precisione come laser e interferometri.
Varietà di materiali: realizzata in vetro ottico o silice fusa UV, che trasmette luce UV, visibile e NIR, che le rende versatili.
Capacità ad alta potenza: adatto per laser ad alta potenza e linee di fascio di synchrotron, prestazioni di mantenimento ad alta energia.
Precisione e stabilità: progettati per sistemi ad alta precisione, che offrono prestazioni stabili e coerenti.
Compatto e durevole: il loro design compatto e robusto li rende adatti per ambienti ristretti o difficili.

Catalogo prodotti dell'obiettivo dell'asta

Tipo n.	Diametro (Mm)	Lunghezza (Mm)
AT-R-1.5x3	1.5	3
AT-R-1.5x3.3	1.5	3.3
AT-R-1.5x6	1.5	6
AT-R-1.5x9	1.5	9
AT-R-1.6x3.8	1.6	3.8
AT-R-1.8x9	1.8	9
AT-R-2x6	2	6
AT-R-2x8	2	8
AT-R-2.5x7	2.5	7
AT-R-3x4.3	3	4.3
AT-R-3x12	3	7
AT-R-3x8	3	8
AT-R-3x9	3	12
AT-R-4x6	4	6
AT-R-4x12	4	12
